Задание 47.4 Два проводника, сопротивления которых $ R_{1} $ и $ R_{2} $ , включены в электрическую цепь последовательно.

a) Начертите схему этого участка цепи.

б) Найдите соотношение следующих величин:

силы тока $ I_{1} $ , идущего через первый проводник, и силы тока $ I_{2} $ , идущего через второй проводник;

напряжения $ U_{1} $ на концах первого проводника и напряжения $ U_{2} $ на концах второго проводника;

количества теплоты $ Q_{1} $ , выделяемого первым проводником за 1 с, и количества теплоты $ Q_{2} $ , выделяемого вторым проводником за 1 с.

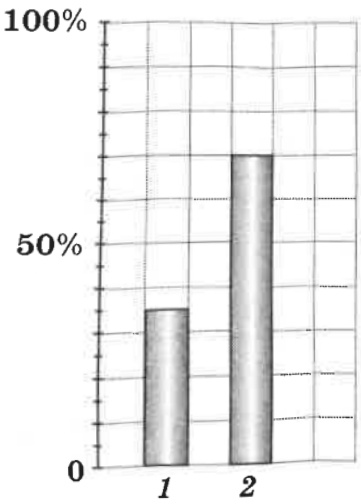

в) На диаграмме показано распределение количества теплоты, выделяемого первым и вторым проводниками за 1 с. Сопоставьте высоты столбцов на диаграмме и определите, как соотносятся между собой:

значения $ Q_{1} $ и $ Q_{2} $ ;

сопротивления двух проводников $ R_{1} $ и $ R_{2} $ .

Задание 47.5 Два проводника сопротивлениями $ R_{1} $ и $ R_{2} $ включе-

ны в электрическую цепь параллельно.

a) Начертите схему этого участка цепи.

б) В общем виде определите, как соотносятся между собой:

напряжение $ U_{1} $ на концах первого проводника и напряжение $ U_{2} $ на концах второго проводника;

сила тока $ I_{1} $ через первый проводник и сила тока $ I_{2} $ через второй проводник;

количества теплоты $ Q_{1} $ и $ Q_{2} $ , выделяемые соответственно первым и вторым про-водниками за 1 с.

Задание 47.6 На диаграмме показано распределение количества теплоты $ Q_{1} $ и $ Q_{2} $ , выделяемого за 1 с первым и вторым проводниками, включёнными в электрическую цепь па-
