в) Около каждого проводника выберите любую точку (например, справа), нарисуйте стрелку компаса, помещённую в эту точку, укажите её северный и южный полюсы (N и S).

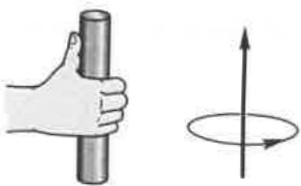

г) Проверьте свой ответ с помощью правила правой руки: если отставленный большой палец правой руки расположить по направлению тока в проводнике, а ладонью обхватить проводник, то направление четырёх пальцев будет соответствовать направлению магнитных линий магнитного поля вокруг проводника с током.

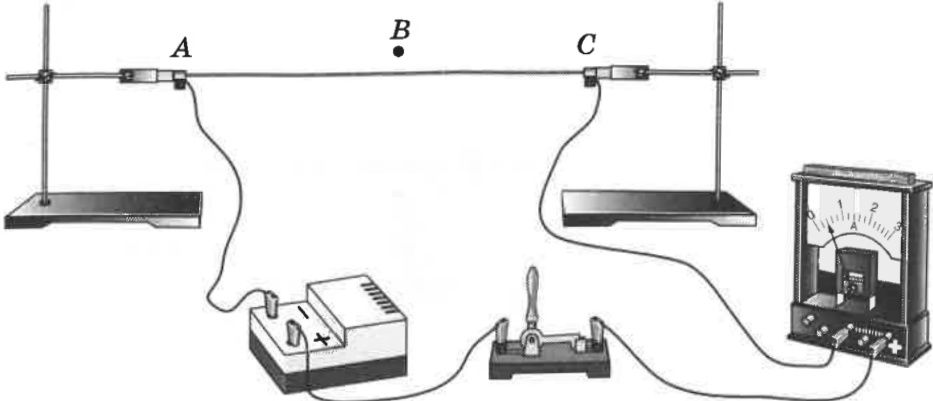

Задание 52.8 На рисунке изображена электрическая цепь.

a) Укажите на рисунке направление силы тока на участке AC цепи.

б) Каково направление магнитной линии магнитного поля в точке B: от нас или к нам?

в) Каким полюсом к нам развернётся магнитная стрелка, если её поместить в точку B?

Задание 53.1 Вставьте в текст пропущенные слова.

Катушка с железным сердечником внутри называется ___. Магнитное действие катушки с током тем сильнее, чем ___. Число витков в ней и чем _____ сила тока. Если из катушки убрать железный сердечник, то магнитное действие катушки ___.

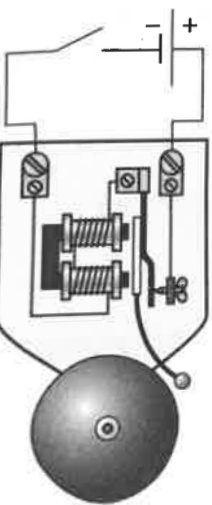

Задание 53.2 На рисунке приведена схема устройства электрического звонка.

a) Отметьте на рисунке цифрами соответствующие им детали, обеспечивающие работу электрического звонка:

1 — ключ;

2 — звонковая чаша;

3 — молоточек;

4 — электромагнит;

5 — якорь (железная пластинка);

6 — пружина контактная, касающаяся винта.

б) Вставьте в текст пропущенные названия деталей устройства, представленного на рисунке.

При замыкании ___ по электрической цепи течёт электриче-

ский ток. При прохождении тока через ___
