Задание 56.2 Выберите верное утверждение.

Направление вектора индукции магнитного поля $ \vec{B} $ в данной точке совпадает с направлением

□ северного конца магнитной стрелки, расположенной в этой точке

☐ южного конца магнитной стрелки, расположенной в этой точке

силы, действующей на проводник с током, помещённый в это магнитное поле

□ тока в проводнике, помещённого в это магнитное поле

Задание 56.3 На рисунках а—в изображены магнитные линии магнитных полей.

a)

a) На каком рисунке схематично изображено однородное магнитное поле?

б) Нарисуйте векторы магнитной индукции в указанных точках A, C, D, K, L, M. Пояснение: соотношение длин векторов магнитной индукции на каждом рисунке должно примерно отражать соотношение модулей этих векторов.

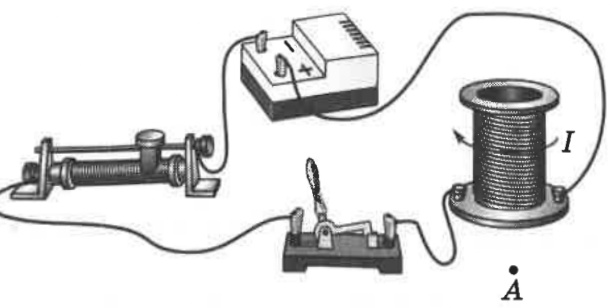

Задание 56.4 На рисунке изображена установка для изучения магнитного поля катушки с током в точке А (около торца катушки) с помощью датчика магнитного поля. Во время эксперимента с помощью ползунка реостата изменяют силу тока в электри-

ческой цепи. Направление тока в катушке показано на рисунке. В таблице приведены результаты измерения в точке А модуля вектора магнитной индукции В с течением времени т.

мТл

Выполните задания.

a) Определите направление вектора магнитной индукции $ \overrightarrow{B} $ в точке $ A $.

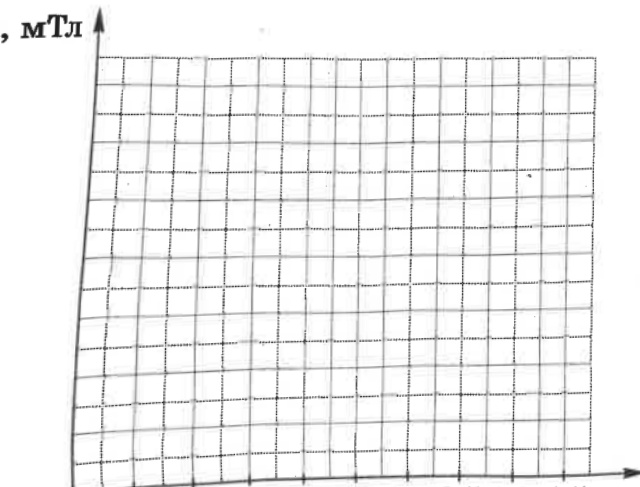

б) Используя данные таблицы, постройте график зависимости $ B(\tau) $, самостоятельно выбрав масштабную единицу для модуля магнитной индукции $ B $ на оси ординат.

в) Определите направление вектора магнитной индукции $ \overrightarrow{B} $ в точке $ A $, если поменять полярность подключения источника тока.
