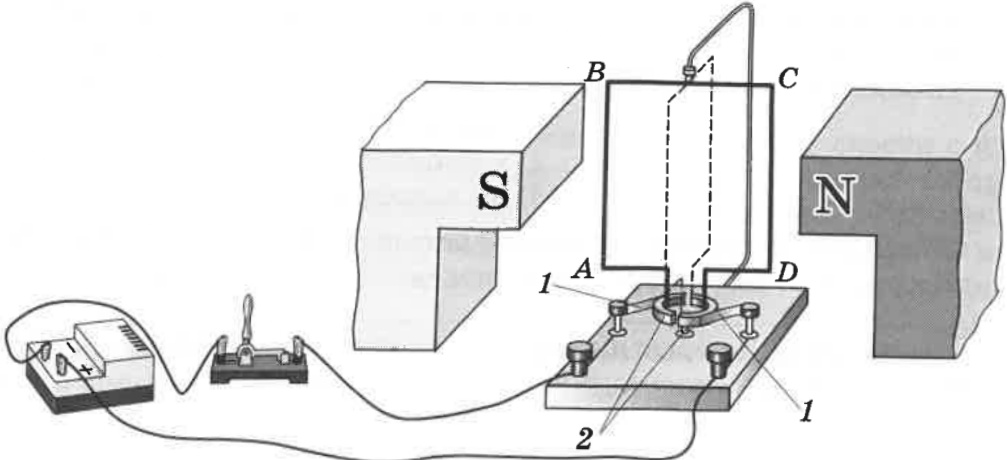

Задание 57.2 На рисунке показан прибор, с помощью которого можно продемонстрировать принцип действия электрического двигателя.

a) Укажите направление тока вдоль всей цепи в изображённый на рисунке момент.

б) Укажите направление вектора магнитной индукции $ \vec{B} $ между полюсами магнита.

в) Слева от рисунка схематично изобразите рамку с током (вид сверху), линии магнитного поля, направление тока на участках АВ и CD и силы, приложенные к каждому из этих участков со стороны магнитного поля.

Задание 57.3 Выберите два технических устройства, в которых используется электродвигатель.

Электрический звонок.

□ Вентилятор.

Калькулятор.

Лифт.

Электронная книга.

Задание 57.4 Установите соответствие между техническими устройствами и преобразованиями энергии, происходящими в них.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ТЕХНИЧЕСКИЕ

УСТРОЙСТВА

ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ

A) тепловая машина

Б) электродвигатель

1. преобразование внутренней энергии топлива

в механическую

2. преобразование механической энергии во внутреннюю

3. преобразование потенциальной энергии

в кинетическую

в механическую
