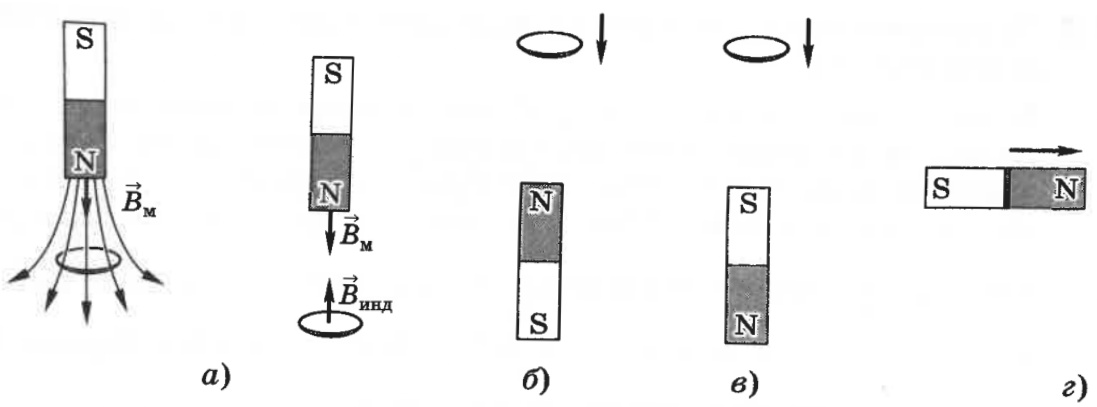

б) На рисунках 6—2 укажите:

1. направление внешнего магнитного поля $ \vec{B}_{M} $ в центре кольца;

2. направление вектора индукционного магнитного поля $ \overrightarrow{B}_{\mathrm{инд}} $ в центре кольца;

3. направление индукционного тока $ I_{\mathrm{инд}} $ в кольце.

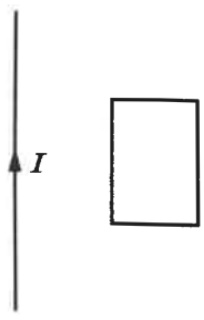

Задание 60.3 Нарисуйте, в каком направлении течёт ток в проволочной рамке, если сила тока в прямом проводе (см. рис.) увеличивается.

Задание 60.4 Магнит поочередно приближают к трём разным замкнутым

кольцам, подвешенным на нитях: деревянному, стальному

и медному. Какие явления будут наблюдаться в этих опытах?

Какие изменения в поведении колец можно будет заметить?

Задание 61.1 Все типы электрических машин (генераторы и электродвигатели) обладают свой-

ством обратимости, т. е. они могут работать как в режиме двигателя, так и в ре-

жиме генератора. Если подсоединить двигатель постоянного тока к источнику то-

ка, то ротор такого двигателя начинает вращаться. Если теперь вращать ротор

электродвигателя, то он будет вырабатывать электроэнергию. Установите соответ-

ствие между техническими устройствами и преобразованиями энергии, которые

в них происходят.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ТЕХНИЧЕСКИЕ УСТРОЙСТВА

A) генератор переменного тока

B) электродвигатель

ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ

1. преобразование кинетической энергии

в потенциальную энергию

2. преобразование внутренней энергии

в механическую энергию

3. преобразование механической энергии

в электрическую энергию

4. преобразование электрической энергии

в механическую энергию
