Работа и мощность тока»

1. Прочитайте текст и вставьте на места пропусков слова и значения физических величин из приведённого списка.

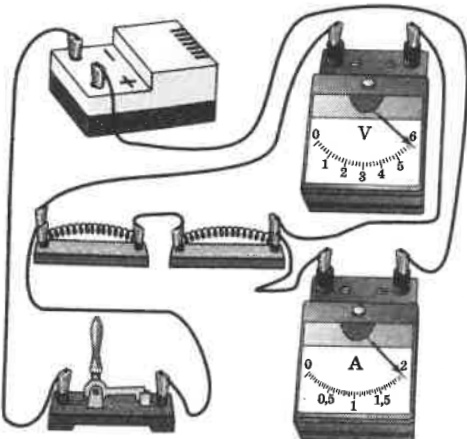

В электрическую цепь включены два одинаковых проводника, соединённых (A) ___. В цепь также включены два измерительных прибора: амперметр и вольтметр. Цена деления шкалы вольтметра (B) ___. Цена деления шкалы амперметра (B) ___. Напряжение на каждом проводнике составляет (Г) ___.

Список слов и значений физических величин:

1. параллельно

2. последовательно

3. 6 B

4. 3 B

5. 0,1 B

6. 0,2 B

7. 0,1 A

8. 0,05 A

Запишите в таблицу выбранные цифры под соответствующими буквами.

Ответ:

2. Выберите два верных утверждения, которые соответствуют содержанию текста. Укажите их номера.

Два проводника сопротивлениями 0,5 и 2 Ом соединены параллельно и включены в электрическую цепь. Сила тока в первом проводнике равна 2 А.

1. Сила тока во втором проводнике равна 0,5 А.

2. Сила тока во втором проводнике равна 8 А.

3. Сила тока во втором проводнике в 4 раза больше, чем в первом.

4. Напряжение на втором проводнике в 4 раза больше, чем на первом.

5. Напряжение на обоих проводниках одинаково.

Ответ: □ □

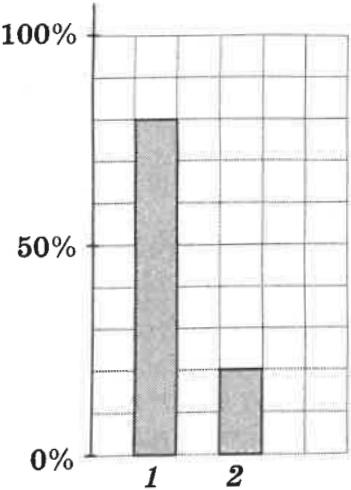

3. Два проводника 1 и 2 соединены последовательно и включены в электрическую цепь. На диаграмме представлено распределение количества теплоты, выделяющегося на проводниках за 1 с. Чему равно отношение $ \frac{U_{1}}{U_{2}} $ напряжения на концах первого проводника к напряжению на концах второго проводника?

Ответ: ___.
