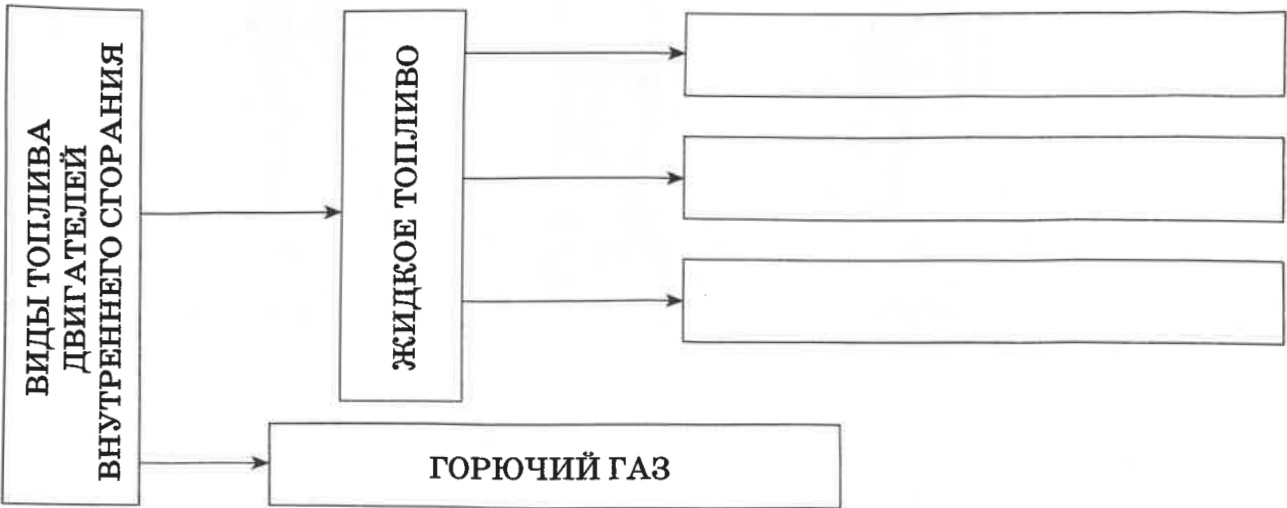

Задание 24.1 Дополните схему названиями известных вам видов топлива, на котором работают двигатели внутреннего сгорания.

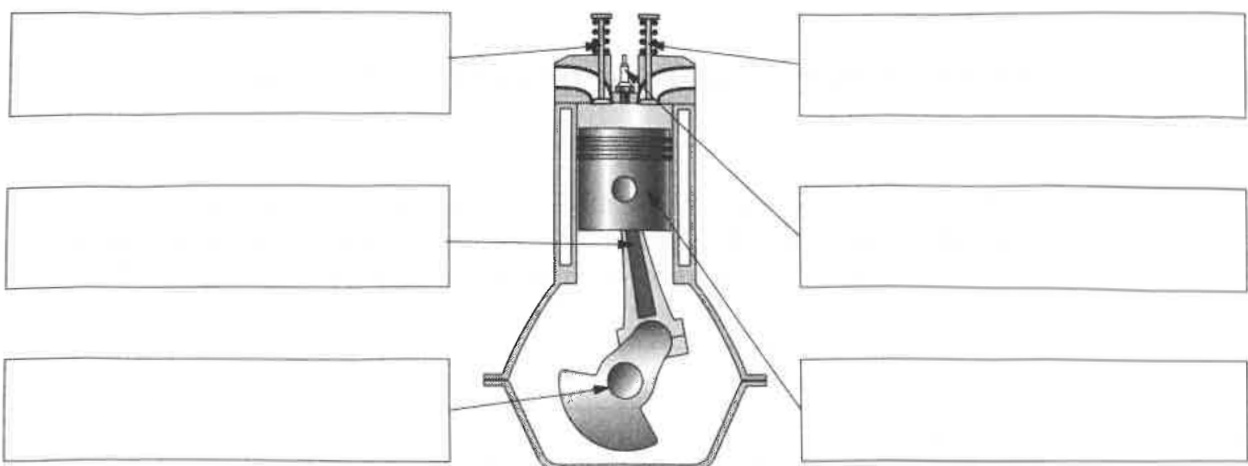

Задание 24.2 На рисунке показана схема устройства простейшего двигателя внутреннего сгорания.

a) В каждое окошко впишите название отдельной детали конструкции двигателя.

б) Покажите на рисунке стрелками, откуда в цилиндр двигателя попадает горючая смесь, а куда выбрасываются отработанные газы.

в) Определите, какой такт работы двигателя изображён на рисунке. Ответ поясните.

___

___

___

___

Задание 24.3 На рисунке представлена схема работы четырёхтактного карбюраторного двигателя внутреннего сгорания.

а) Под каждым рисунком напишите название такта (процесса) двигателя, который он иллюстрирует (стрелка около поршня указывает направление его движения).
