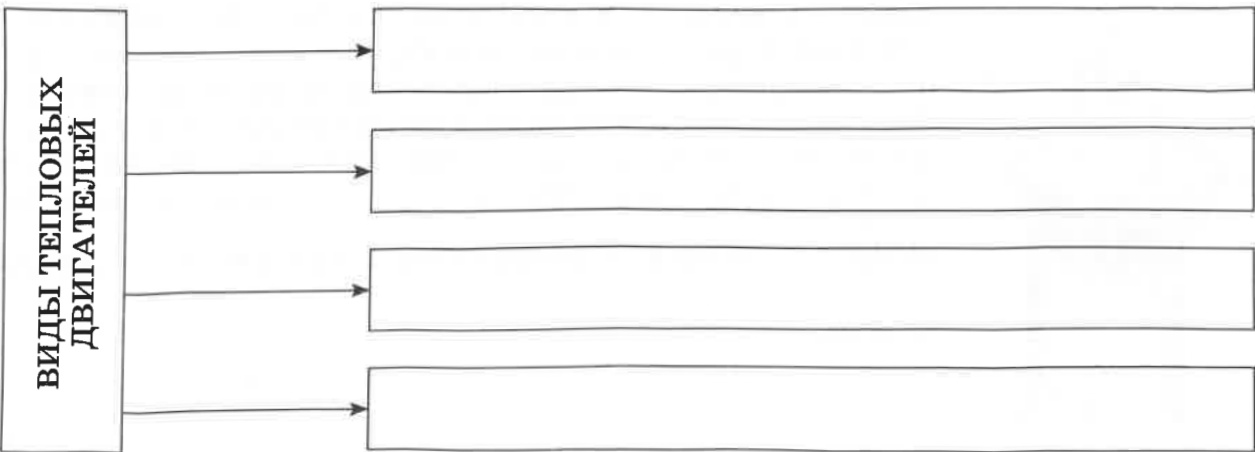

Задание 25.1 Дополните схему названиями известных вам видов тепловых двигателей.

Задание 25.2 Вставьте в текст пропущенные слова и цифры.

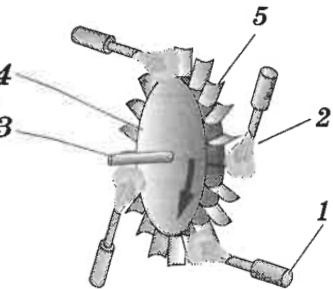

На рисунке показана схема одного из видов тепловых двигателей — паровой ___. На вал ___, способный вращаться, насажен диск ___. Струи пара ___, вырывающиеся из сопел ___, воздействуют на лопатки ___, закреплённые по ободу диска, и приводят их во вращательное движение.

Слово «турбина» происходит от латинского слова turbo, что означает вихрь, вращение.

Паровая турбина приходит в движение под действием ___, нагретого до температуры ___. При этом происходит преобразование ___. Энергии направленных струй пара в ___. Энергию турбины. В процессе вращения турбина совершает механическую ___. В современных турбинах обычно применяют ___. Дисков, насаженных на общий вал.

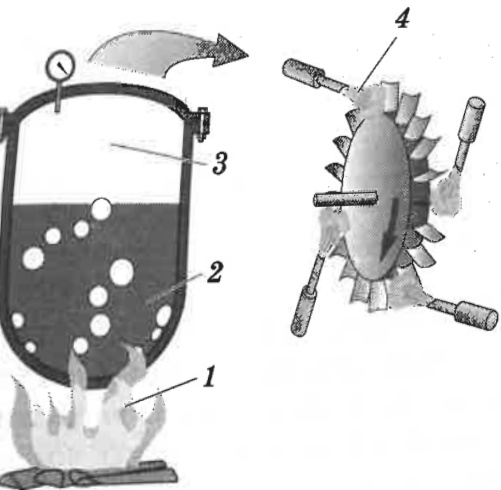

Задание 25.3 На рисунке схематично представлен принцип работы паровой турбины.

а) Почему изображённую на рисунке систему механизмов можно назвать тепловым двигателем?

б) Опишите, какое преобразование энергии происходит в каждой отмеченной на рисунке области.

1 ___

2

3

4
