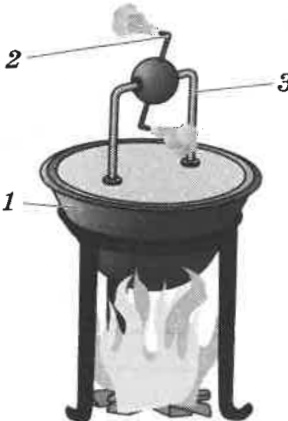

Задание 25.4 Изображённый на рисунке механизм (геронов шар) приводится в движение нагретым паром. Этот тепловой двигатель изобрёл греческий учёный Герон Александр дрийский, живший, как предполагают, в I в. н. э. Герон использовал энергию пара в различных создаваемых им механических игрушках — раздвижных дверях, механическом театре марionеток, сифонах и др. Геронов шар состоит из подогреваемого котла с водой 1 и шара с загнутыми выводными трубками 2. Шар вращается под действием выходящего через эти трубки пара. Пар из котла в шар попадает по полым трубкам 3.

a) Почему описанный механизм можно назвать тепловым двигателем?

6. Опишите, какое преобразование энергии происходит в различных частях описанного механизма.

Задание 26.1 Заполните пропуски в тексте.

Тепловой двигатель — это устройство, превращающее внутреннюю энергию ___ в механическую энергию. При этом часть энергии, выделившейся при сгорании ___, теряется в окружающем ___, и лишь часть полученной при этом энергии тепловой двигатель способен превратить в ___ работу.

КПД — коэффициент _____ действия двигателя, характеризую-

щий его экономичность. Эту величину обозначают буквой ___.

КПД определяют по формуле

$ \eta = ___ $ ， $ \eta = ___\cdot___ $ ，

где A — ___,

$ Q_{1}-______ $

$ Q_{2} $

$ Q_{1}-Q_{2}- $ ___

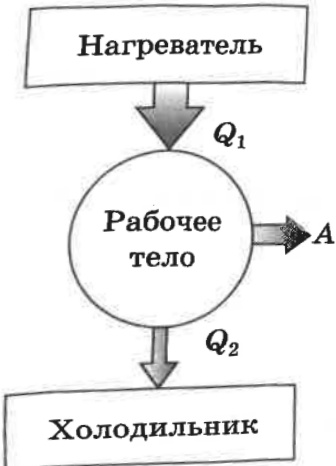

На рисунке показана схема выполнения закона сохранения энергии в процессе работы теплового двигателя: рабочему телу передаётся количество теплоты $ Q_{1} $ от сгоревшего топлива, при этом часть полученной энергии преобразуется им в механическую работу A, а часть полученной энергии $ Q_{2} $ — отдаётся атмосфере вместе с отработанными выхлопными газами или парами.
