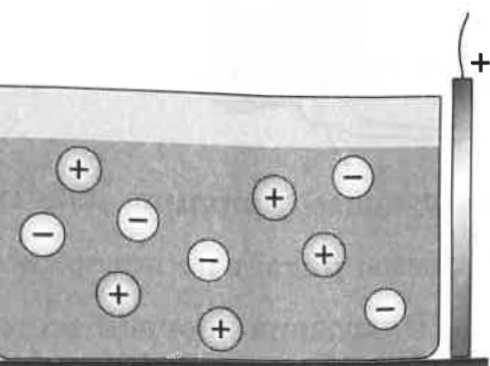

Задание 34.2 На рисунке изображена ванночка, в которую налита вода и добавлена поваренная

соль NaCl. Молекулы соли в воде находятся в виде ионов $ Na^{+} $ и $ Cl^{-} $ . Рядом с ван-

ночкой помещены две пластины, заряженные положительно и отрицательно.

a) Стрелками покажите на рисунке направление движения

ионов растворённой соли под действием электрического

поля, созданного заряженными пластинами.

б) Закончите фразу.

Если рядом с раствором соли поместить заряженные пластины, то в растворе появляется электрический ток, потому что ___

в) Стрелкой под рисунком укажите направление тока в рас-

творе соли.

Задание 34.3 Установите соответствие между источниками электрического тока и видами энергии, превращающейся в электрическую энергию источников в процессе их работы.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ИСТОЧНИКИ

ВИДЫ ЭНЕРГИИ

ЭЛЕКТРИЧЕСКОГО ТОКА

A) электроформая машина

Б) термоэлемент

В) фотоэлемент

1. энергия излучения

Г) гальванический элемент

2. механическая энергия

3. внутренняя энергия нагревателя

4. внутренняя энергия химических соединений

Задание 34.4 Заполните пропуски в тексте, используя слова в нужном падеже: спаяны, электрический, нагревание, разные, гальванометр.

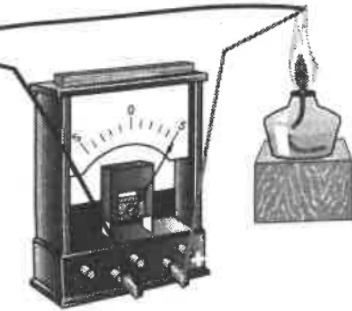

На рисунке показан процесс возникновения

___ тока в проволоках благодаря тому, что эти проволо-

ки, изготовленные из

___ материалов, были

___ а место спая нагрето. В этом процессе причиной

возникновения электрического тока является

___ места спая, а следствием — отклонение стрелки

___ .
