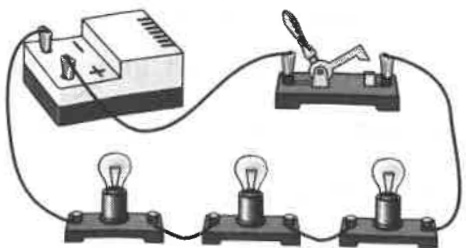

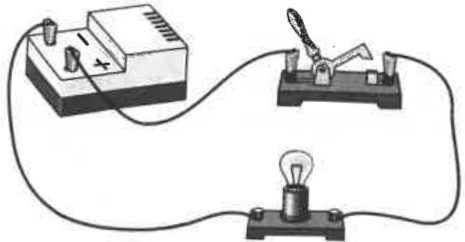

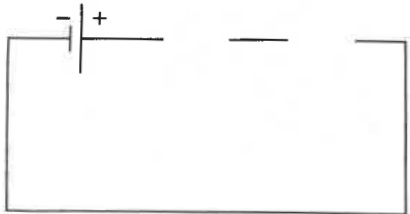

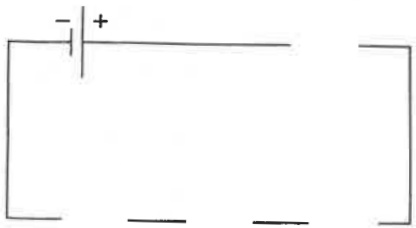

Задание 35.3 Дорисуйте схему каждой электрической цепи, используя необходимые условные обозначения элементов. Стрелками укажите направление тока в цепи.

Задание 35.4 Запишите известные вам проводники-потребители электрической энергии.

Задание 36.1 Дополните текст недостающими словами.

Электрический ток в металлах представляет собой ___ движение свободных ___. При этом положительные ионы находятся в ___ кристаллической решётки и ___ перемещаются по металлу. Ток по проводнику протекает под действием ___ поля, при этом отрицательный заряд всех электронов в проводнике по модулю ___ положительному заряду всех ионов, а заряд проводника в целом равен ___. Скорость хаотического движения свободных электронов велика и примерно равна ___ $ \frac{km}{s} $ . При этом скорость упорядоченного движения электронов мала, примерно ___ в секунду.

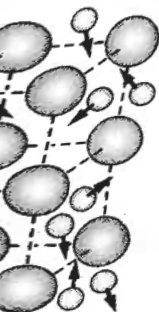

Задание 36.2 На рисунке схематично показана кристаллическая решётка образца металла.

a) Отметьте на рисунке а положительно заряженные ионы знаком «+», а отрицательно заряженные свободные электроны знаком «-».

б) Вычислите положительный заряд всех ионов $ q_{+} $ , отрицательный заряд всех электронов $ q_{-} $ и суммарный заряд образца Q. Заряд каждого иона равен заряду протона.

$ q_{+}= $

$ q_{-}= $

Q = ___
