38.9.a) Ответьте на вопросы.

Как называется прибор, изображённый на рисунке, и какую величину им изме-

ряют?

На каком действии тока основан принцип работы прибора?

Каков предел измерения прибора:

НИЖНИЙ;

верхний?

Какога цена деления шкалы прибора?

Какова абсолютная погрешность измерения, если она равна половине цены деле-

ния шкалы прибора?

Запишите показание прибора с учётом абсолютной погрешности измерения.

Что означает знак «+» на нижней панели прибора?

б) Нарисуйте под изображением прибора его условное обозначение на схемах.

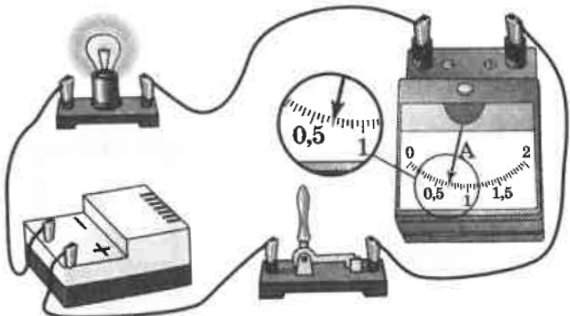

Задание 38.10 a) Начертите схему электрической цепи, изображённой на рисунке.

б) Допишите предложения.

Цена деления шкалы амперметра: ___

Показание амперметра с учётом абсолютной погрешности измерений, рав-

ной цене деления шкалы прибора: ___

в) Используя показание амперметра, вычислите заряд, проходящий через попе-

речное сечение вольфрамовой спирали лампы за 10 мин.
