определять ___ на клеммах спирали из никелиновой про-

волоки, а амперметр — ___ в электрической цепи.

Электрическая цепь, приведённая на рисунке б, отличается от электрической цепи, представленной на рисунке а, ___ источни-ков тока, соединённых между собой последовательно.

в) Заполните таблицу и, сопоставив показания двух цепей, сделайте вывод.

Вывод: ___

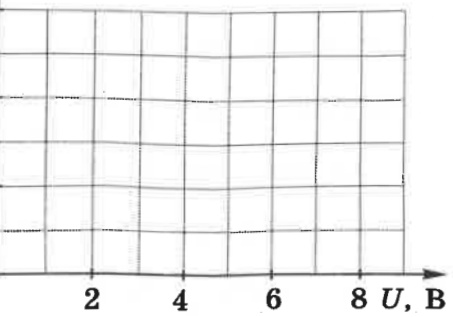

Задание 40.3 a) По данным задания 40.2 (в) постройте график зависимости $ I(U) $ для спирали из никелиновой проволоки. Для этого отметьте на координатной плоскости точки, соответствующие показаниям приборов в двух опытах, и точку, соответствующую значению напряжения «0» на клеммах спирали; проведите прямую через отмеченные точки.

б) Как зависит сила тока в проводнике от напряжения?

в) Как называют зависимость силы тока в проводнике от на-

пряжения на его концах?

Задание 40.4 Установите соответствие между различными элементами электрической цепи, изображённой на рисунке а задания 40.2, и способами их подключения к спирали из никелиновой проволоки.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.

ЭЛЕМЕНТЫ ЦЕПИ

СПОСОБЫ ПОДКЛЮЧЕНИЯ

A) амперметр

Б) вольтметр

1. параллельное соединение

В) источник тока

2. последовательное соединение
