Задание 40.5 Начертите схему электрической цепи, представленной на рисунке а задания 40.2, расположив элементы цепи следующим образом: источник тока слева, ключ снизу, амперметр справа, спираль из никелиновой проволоки сверху. Последним элементом изобразите вольтметр.

Задание 40.6 a) На концах каждого из двух проводников напряжение равно 1 В. При этом в первом проводнике сила тока равна 1 А, а во втором — сила тока в 2 раза меньше. Сопротивление второго проводника больше или меньше, чем сопротивление первого? Во сколько раз?

б) На концах каждого из двух проводников напряжение равно 1 В. При этом во втором проводнике сила тока в 3 раза больше, чем в первом. Сопротивление какого из проводников больше и во сколько раз?

Задание 40.7 Заполните пропуски в тексте.

Сопротивление R — это величина ___ для каждого проводника.

Сопротивление проводника ___ зависит ни от напряжения на его концах,

ни от силы тока в нём. Однако сопротивление проводника определяет силу

тока при заданном ___ на его концах. Зная ___

на концах проводника и ___ тока, можно определить сопротивление

этого проводника по формуле R = ___.

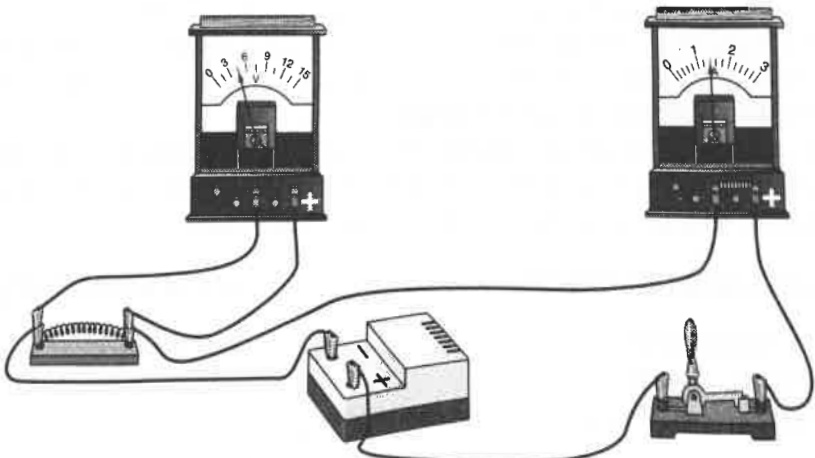

Задание 40.8 На рисунке представлена электрическая цепь, в которую включена спираль из железной проволоки.

a) Запишите цену деления шкалы

вольтметра; ___ амперметра.
