б) Запишите показания вольтметра и амперметра с учётом абсолютной погрешности измерений, считая её равной цене деления шкалы прибора.

$ U = (___\pm___ $ )B;\quad I = (___\pm___ $ )A. $

в) На числовых осях выделите цветом интервалы, в которых находятся истинные значения измеряемых величин: напряжения (указав числовые значения $ U_{min} $ и $ U_{max} $ ) и силы тока (указав числовые значения $ I_{min} $ и $ I_{max} $ ).

г) Используя полученные интервалы возможных значений для напряжения и силы тока, вычислите максимально возможное $ R_{max} $ и минимально возможное $ R_{min} $ значения сопротивления.

$$ R_{\max} = \frac{U_{\max}}{I_{\min}} = ___ = ___ $$

$$ R_{\min} = \frac{U_{\min}}{I_{\max}} = ___ = ___ $$

д) На оси выделите цветом интервал, в котором находится истинное значение со-

противления спирали, указав числовые значения $ R_{min} $ и $ R_{max} $ .

R, O_{M}

Задание 40.9 Запишите значения сопротивления проводника в стандартном виде, используя приведённые подсказки.

$$ 1\ M\ O\ M=10^{-3}\ O\ M;1\ K\ O\ M=10^{3}\ O\ M;1\ M\ O\ M=10^{6}\ O\ M. $$

50 MOM = ___

Задание 0.07 MOM = ___

3 kOM = ___

Задание 0.5 kOM = ___

70 MOM = ___

Задание 0.03 MOM = ___

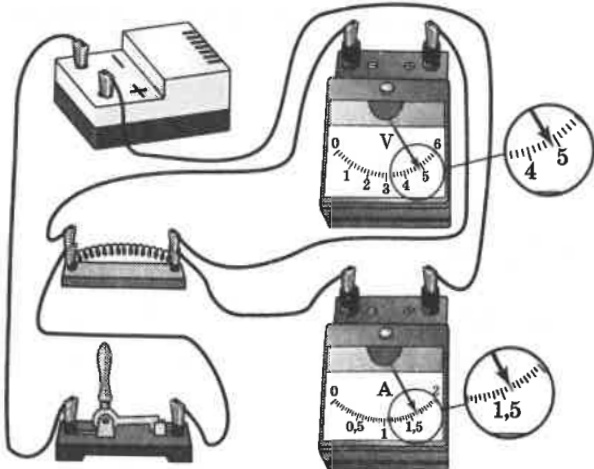

Задание 40.10 На рисунке приведена электрическая цепь с включённой в неё проводящей спи-

ралью.

a) Начертите схему электрической цепи, изображённой на рисунке.
