б) Запишите цену деления шкалы

вольтметра; ___ амперметра. ___

в) Запишите показания вольтметра и амперметра с учётом абсолютной погрешности измерений, считая её равной цене деления шкалы прибора.

г) На оси выделите цветом интервал, в котором находится истинное значение измеряемой силы тока, указав числовые значения $ I_{min} $ и $ I_{max} $ .

$$ \overrightarrow{I,A} $$

д) На оси выделите цветом интервал, в котором находится истинное значение измеряемого напряжения, указав числовые значения $ U_{min} $ и $ U_{max} $ .

U, B

е) Вычислите максимально возможное значение $ R_{max} $ сопротивления спирали.

ж) Вычислите минимально возможное значение $ R_{min} $ сопротивления.

3. На оси выделите цветом интервал, в котором находится истинное значение со-

противления спирали, указав числовые значения $ R_{min} $ и $ R_{max} $ .

R, O_{M}

Задание 40.11 Выберите верные зависимости между тремя физическими величинами: напряжен

нием, силой тока и сопротивлением. Неправильные зависимости зачеркните.

$$ U=\frac{I}{R} $$

$$ I=\frac{R}{U} $$

$$ R=\frac{U}{I} $$

$$ U=IR $$

$$ I=U R $$

$$ R=I U $$

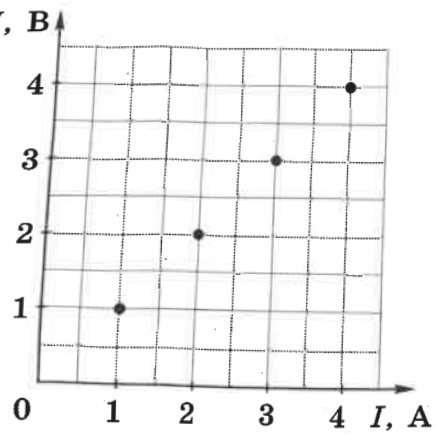

Задание 40.12 На рисунке приведены экспериментальные точки зависимости напряжения на

концах проводника от силы тока в нём.

a) Выберите правильный ответ.

Как меняется электрическое сопротивление этого проводника при возрастании напряжения на концах проводника от 1 до 4 В?

□ уменьшается в 4 раза

☐ не меняется

возрастает в 4 раза

возрастает в 16 раз

б) Ответ обоснуйте.
