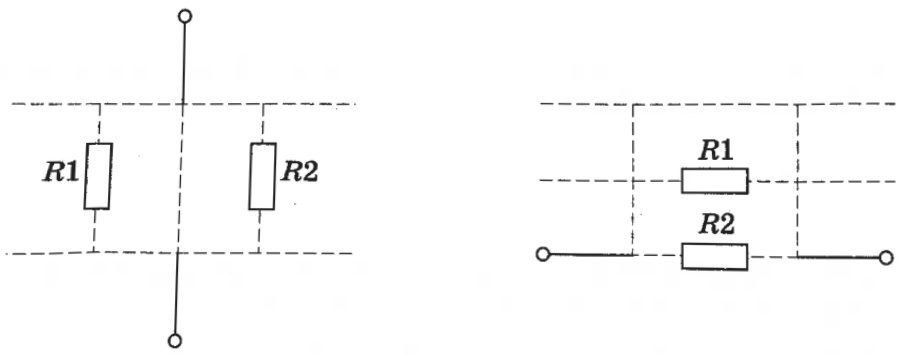

Задание 45.1 На каждом рисунке изображён участок цепи, содержащий два проводника, а также входящий и выходящий провода, соединяющие этот участок с остальной цепью. Обведите ручкой пунктирные линии так, чтобы на каждом рисунке получилось изображение участка электрической цепи с параллельным соединением двух проводников.

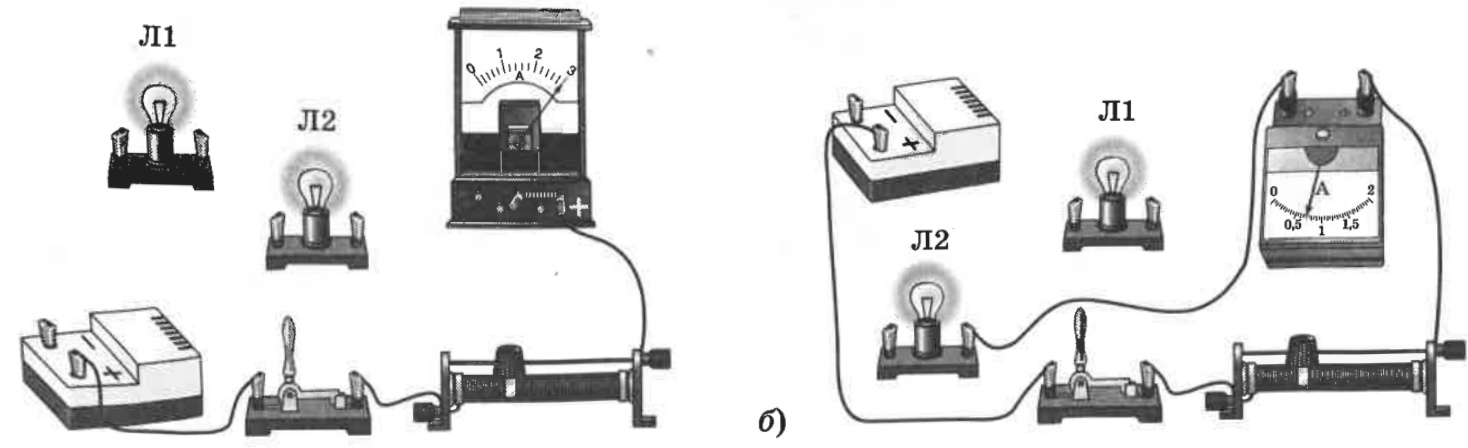

Задание 45.2 а) На каждом рисунке дорисуйте провода так, чтобы в электрической цепи две оди-

наковые лампы были соединены последовательно (рис. а); параллельно (рис. б).

6. Укажите на каждом рисунке направление тока в цепи.

в) Начертите схему каждой цепи.

г) Определите силу тока в каждой лампе.

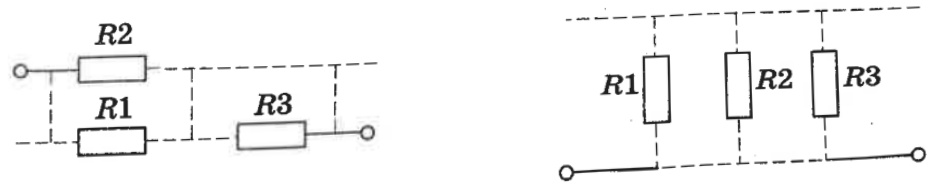

Задание 45.3 На каждом рисунке изображён участок цепи, содержащий три проводника, входящий и выходящий провода, соединяющие этот участок с остальной цепью. Объедящий ручкой пунктирные линии так, чтобы на каждом рисунке получилось видимость изображение участка электрической цепи с параллельным соединением двух проводников R1 и R2 и последовательным соединением этой пары и проводника R3.
