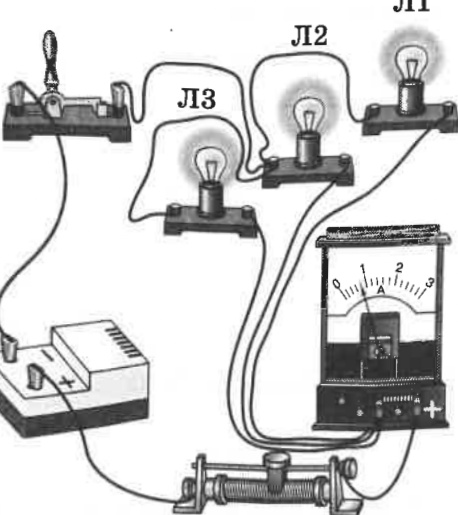

Задание 45.4 Выберите два верных утверждения на основании данных, представленных на рисунке.

В электрической цепи, изображённой на рисунке

☐ лампы соединены параллельно

□ лампы соединены последовательно

сила тока через каждую лампу равна 0,8 А

☐ сила тока через каждую лампу равна 0,4 А

сила тока через каждую лампу равна 0,27 А

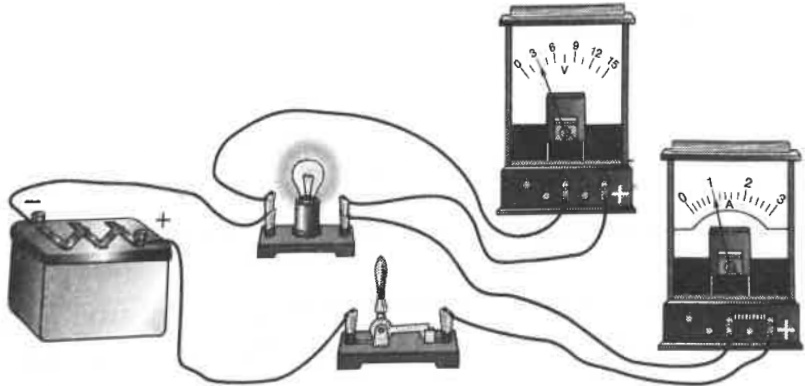

На рисунке а изображена электрическая цепь, в которой относительно друг друга лампа и амперметр соединены ___, а лампа и вольтметр соединены ___.

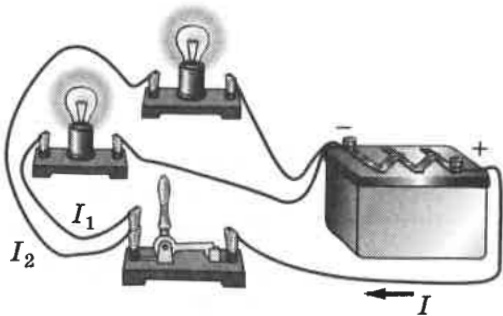

На рисунке б изображена электрическая цепь, в которой относительно друг друга две лампы соединены ___, а ключ и источник тока ___. Напряжение на спиралях ламп ___, хотя сила тока может быть и ___. Для силы тока в каждой лампе и во всей цепи справедливо соотношение:

$$ I=I_{1}\qquad I_{2}. $$

Для напряжения на концах каждой лампы и всей цепи справедливо соот-

ношение:

$$ U=U_{1}\qquad U_{2}. $$

Задание 45.6 Вычислите общее сопротивление R участка цепи, состоящего из двух проводников R1 и R2, включённых в электрическую цепь:

a) последовательно, если

$ R_{1}=1\ OM, R_{2}=1\ OM; R= $ ___

$ R_{1}=2\ OM, R_{2}=1\ OM; R= $ ___

$ R_{1}=2\ OM, R_{2}=3\ OM; R= $ ___
